दोस्तों इस आर्टिकल में submersible motor की rewinding के बारे में मोटर को खोलने से लेकर पुरी तैयार करने तक की पूरी जानकारी मिलेगी ।
Submersible motor खोलने की Process
दोस्तों जब कोई submersible motor हमारे पास repairing करने के लिए आए तो उसके साथ एक पंप भी जुड़ा होता है । सबसे पहले हमे Motor se पम्प को अलग करना होता है ।
पंप अलग होने के बाद मोटर को step by step खोला जाता है । ज्यादातर मोटर में सेम तरह से ही मोटर को खोला जाता है । हम यह पर 5 hp submersible motor का उदाहरण लेते हैं ।
मोटर बेज : सबसे पहले मोटर की मोटर बेज को खोला जाता है । ताकि ये पता चल सके की बेरिंग को कुछ हुआ तो नही ।
TB प्लेट : मोटर बेज खोलने के बाद TB प्लेट को निकल ने के लिए पहले TB लॉक को निकालना पड़ता है । उसके बाद TB प्लेट आराम से निकल जायेगी ।
NUTS : उसके बाद हाउसिंग पे लगी नट्स को निकालना होता है । वो नट्स हमेशा 8 mm की होती है जिसे निकलने से housing आराम से निकल सके ।
हाउसिंग : हाउसिंग को निकालने के लिए प्लास्टिक की hammer और बड़ी लोहे की hammer do चीजे चाहिए । प्लास्टिक हेमर को आर्मेचर पर रखके लोहे की हेमर उसके ऊपर ठोकने से हाउसिंग जल्दी निकल जाता है
एडेप्टर : motor के ऊपर जो एडाप्टोर होता है उसे निकाला जाता है । उसके बाद आगे वाला हाउसिंग भी आर्मेचर की मदद से निकला जाता है ।
आर्मेचर : उसके बाद आर्मेचर को धीरे से मोटर से बाहर निकाला जाता है ।
फ्रेंच लॉक : आर्मेचर निकालने के बाद फ्रेंच को निकालने के लिए पहले फ्रेंच लॉक को निकाला जाता है । फ्रेंच लॉक को निकालने से पहले फ्रेंच को अन्दर की ओर भेजा जाता है फिर फ्रेंच लॉक लॉक प्लायर की मदद से बाहर निकलता है ।
फ्रेंच : उसके बाद फ्रेंच को लाग की मदद से बाहर निकाला जाता है । दोनो साइड की फ्रेंच को निकल ने के बाद मोटर में से वायर और केबल को अलग करना होता है ।
ये पूरा process motor को खोलने का बताया गया था । अब submersible motor में कितने phase में fire 🔥 है वो चेक किया जाता है । उसे check करने के लिए multimeter का उपयोग किया जाता है ।
Multimeter से मोटर को check करने का तरीका
सबसे पहले मोटर के अंदर से तार के सिरे होते हैं उनको अच्छे से छिलके बाहर निकाला जाता है । Star वाले वायर के सिरे को भी काट के छिल के बाहर किया जाता है । फिर पूरी मोटर को पानी के अदंर डाला जाता है और वायर के सभी सिरों को बाहर रखा जाता है ।
Multimeter को लेकर multimeter का एक सिरा पानी में रखा जाता है और दूसरा सिरा मोटर के सिरों से जोड़ कर देखा जाता है । जिस सिरे को जोड़ने से multimeter का कांटा पूरा गुम जाए तो वह phase कटा हुआ है या फिर उसमे fire 🔥 है ऐसा कहे सकते हैं । इस तरह जितने भी सिरों मै ऐसा बताए उन phase के वायर को काट के winding करनी होती है ।
Note : दोस्तो जितना हो सके किसान (खेडूत भाई ) की मोटर को कम खर्च में यानी की एक phase में rewinding करने से काम हो जाए तो पुरी मोटर को जली हुई ना बताए ।
motor rewinding Process
दोस्तो submersible motor की rewinding करने से पहले हमे मोटर में से जले हुए वायर को निकालना होता है । उसे निकलने के लिए बारी बारी से phase के वायर को काट के दूसरी तरफ से खींचा जाता है । ऐसे करके पूरा वायरिंग निकाल दिया जाता है । वायरिंग निकालते समय एक कॉल में कितने टर्न्स निकलते हैं उसे note किया जाता है । ताकि coil बनाते समय उतने टर्न्स लगाए जाए ।
वायर gauge checking :मोटर मे से वायर निकलने के बाद उस वायर का gauge कितना है वो चेक किया जाता है । वायर gauge check करने के लिए vernier caliper का उपयोग होता है ।
उसके बाद उसमे लगी लकड़ी की स्टिक्स को भी निकाला जाता है । उसे निकाल ने के लिए special लाग की जरूरत होती है । स्टीक्स निकालने के बाद motor के स्लॉट को अच्छी तरह से साफ किया जाता है । उसके बाद motor को पानी में अच्छे से धोया जाता है ।
Motor पूरी साफ हो जाने के बाद मोटर रिवाइंडिंग का काम शुरू होता है ।
Paper cutting : submersible motor के स्लॉट में लगाने के लिए ज्यादातर 5 mm से 7 mm का paper use होता है । motor के स्लॉट की लंबाई के हिसाब से पेपर को काट कर लगाया जाता है ।
Coil size : Motor के पुराने वायर में से एक वायर निकाल के मोटर के स्लॉट में लगाके coil की size तय की जाती है की coil को कितना बड़ा या छोटा रखना होगा ।
Set Farma : Coil size चेक करने के बाद उस वायर से coil बनाने के लिए Farma को सेट किया जाता है ।सेट किया हुआ farma दूसरे phase की coil बनाते समय थोड़ा बड़ा करना होता है । और तीसरे फेस की coil बनाते समय farma थोड़ा और बड़ा करना होता है । ताकि मोटर में rewinding करते समय वायर एक दुसरे के ऊपर न आए ।
Coil Making : Farma सेट करने के बाद मोटर में जितने टर्न्स निकले होते है उतने टर्न्स की coil बनाई जाती है ।coil बनाते समय जो भी gauge निकला हो उसी gauge के वायर से coil बनाई जाती है ।

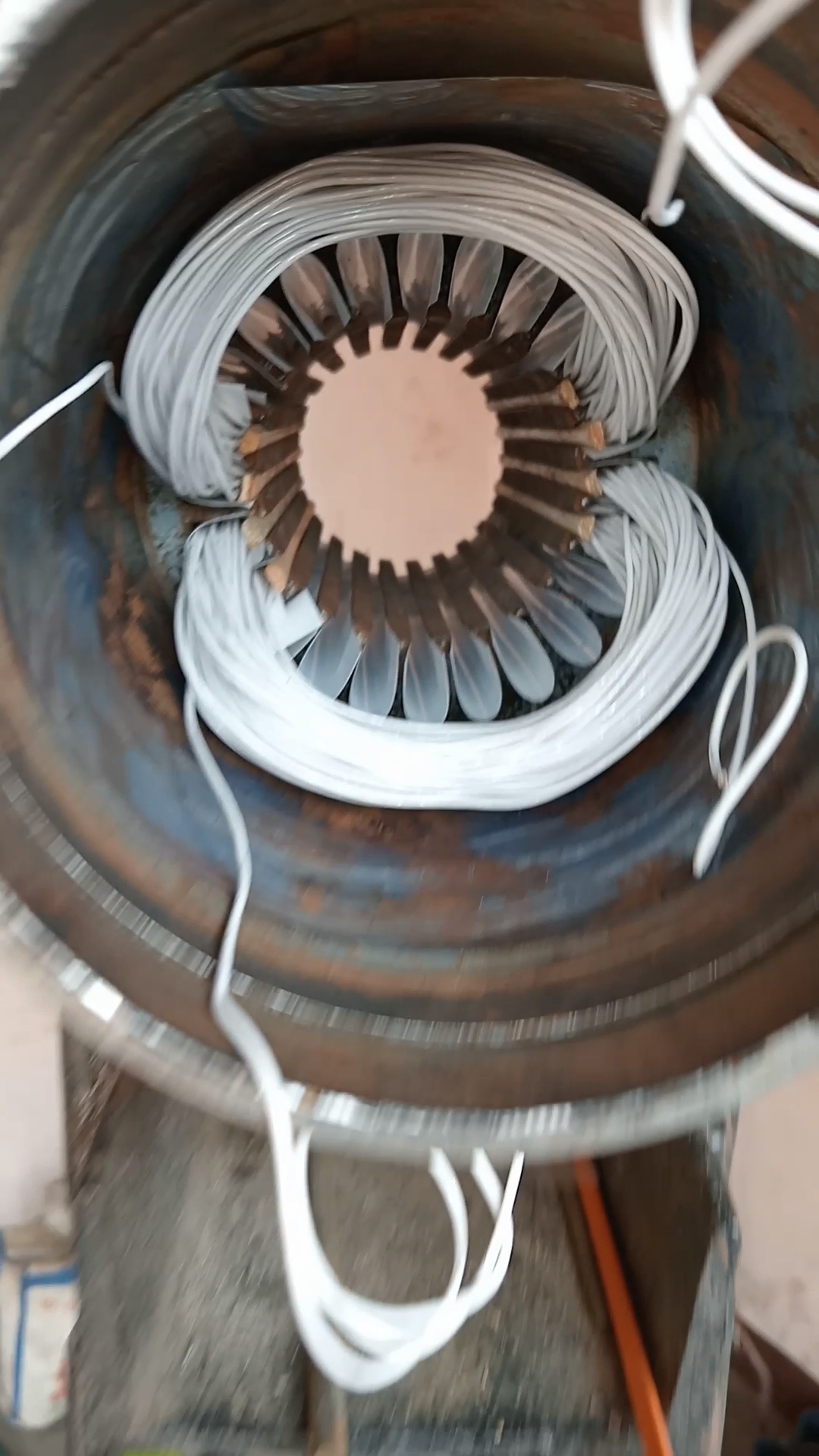

Motor Rewinding : coil बनाने के बाद motor में coil डालने की शुरुआत होती है । उसमे बारी बारी से coil के सेट डाले जाते हैं । Motor में जो पहला phase लगता है उसे red phase , दूसरी coil के phase को yellow phase और तीसरी coil के phase को blue phase कहते है ।
Process : Motor में पहली coil डालने के लिए motor के स्लॉट में से किसी एक स्लॉट को लेना होता है । उसके बाद उस स्लॉट से 8 स्लॉट छोड़ कर दूसरा स्लॉट लेना होता है । तब जाके coil का एक सेट मोटर में डलता है। उसी तरह जहा से coil डालना शुरू किया था उसके बगल में बाहर की साइड में दूसरा सेट डाला जाता है और वहासे उठाके पहले सेट का दूसरा सिरा जहा आता है उसके बगल में बाहर की साइड आता है। सेम उसी तरह से सामने वाली साइड में भी coil डाली जाती है ।
Question : 3 phase submersible motor में एक coil मे कितने सेट होते हैं ?
Question : फ्रेंच लॉक निकालने के लिए किस चीज का उपयोग किया जाता है ?
